Вертикальный центробежный насос IM 90

Вертикальный центробежный насос IM 90


Химический вертикальный центробежный насос IM 90

  • Производительность – до 9 м³/час
  • Напор - до 10,5 м
  • Варианты исполнения: PP – PVDF
PDF IM 90 Вертикальный химический насос
Размер: 271 Kб

Вертикальный центробежный насос IM 90 позволяет перекачивать химически активные жидкости, в том числе загрязненные. Насосная часть погружается в емкость с жидкостью, а двигатель с плитой остаются снаружи. Глубина погружной части колеблется от 250 до 800 мм.


Основные возможности центробежного насоса IM 90

  • Производительность центробежного насоса до 9 м3
  • Перекачивание жидкостей, содержащие нерастворимые частицы, размером до 10 мм.
  • Возможно использование с загрязненными жидкостями
  • Может поставляться без двигателя, полностью демонтируемый
  • Замена двигателя производится без демонтажа насоса
  • Удобство в техническом обслуживании и замене комплектующих (простая замена компенсационной втулки)

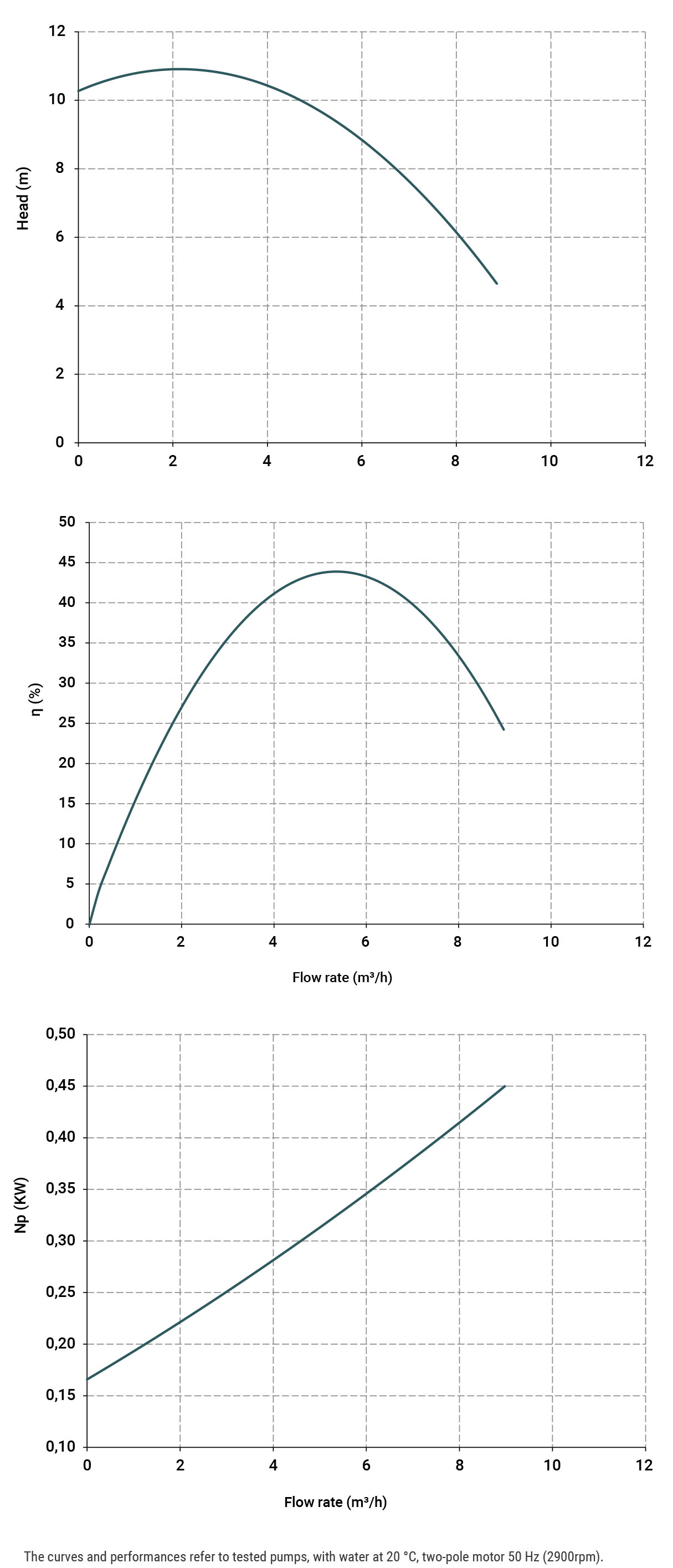

График производительности

График производительности - IM 90

Технические характеристики

Подсоединение забора G 1 1/2” f
Подсоединение сброса G 1” m
Max. производительность 9 м3
Max. напор* 10.5 м
Уплотнения TL - TS
Мощность двигателя 0.55 кВт - 0.75 HP
Тип двигателя IP55 - Класс F - 2 полюса
230/400В 50 Гц - 3~ 2900 об/мин
Max. диаметр твёрдых частиц 10 мм
Max. вязкость 500 сПз
Материал исполнения PP PVDF
Max.температура 65 °C 95 °C
Вес нетто (со стойкой L=250 мм.): 14.5 кг 15.0 кг
Вес нетто (со стойкой L=500 мм.): 15.5 кг 16.0 кг
Вес нетто (со стойкой L=800 мм.): 18.5 кг 19.0 кг

Размеры, mm

Размеры, mm - IM 90
