Пищевой диафрагменный насос FULLFLOW 251 для перекачивания жидкости с ягодами или фруктами

  • Производительность - до 320 л/мин
  • Подсоединения - 2″ 1/2
  • Варианты исполнения - AISI 316L
PDFПищевой диафрагменный насос FULLFLOW 251
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ И ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

Объемный двухмембранный насос FULLFLOW 251, работающий от сжатого воздуха, изготовлен из механически полированной стали AISI 316L с шероховатостью поверхности менее <0,8 мкм. Все характеристики насоса FULLFLOW соответствуют требованиям FDA.

Этот насос подходит для перекачки пищевых жидкостей, содержащих взвешенные частицы, диаметром до 45 мм и длиной до 600 мм. Насос оснащен специальными клапанами с большим проходным сечением, расположенными на горизонтальном гидравлическом контуре.

В отличие от других моделей на рынке, которые обычно имеют вертикальный гидравлический контур, насос FULLFLOW сохраняет контакт между твердыми частицами и диафрагмами, что позволяет избежать износа из-за порезов или трения и значительно увеличивает срок их службы.

Основные возможности:

  • Соединения всасывания/нагнетания - Clamp BS 4825 2” 1/2
  • Максимальный расход - 320 л/мин
  • Максимальное давление подачи воздуха - 4 бар
  • Максимальный напор - 40 м
  • Макс. всасывание от отрицательного напора - сухой ход - 3,5 м
  • Максимальный диаметр взвешенных частиц - 45 мм
  • Максимальная длина частиц - 600 мм

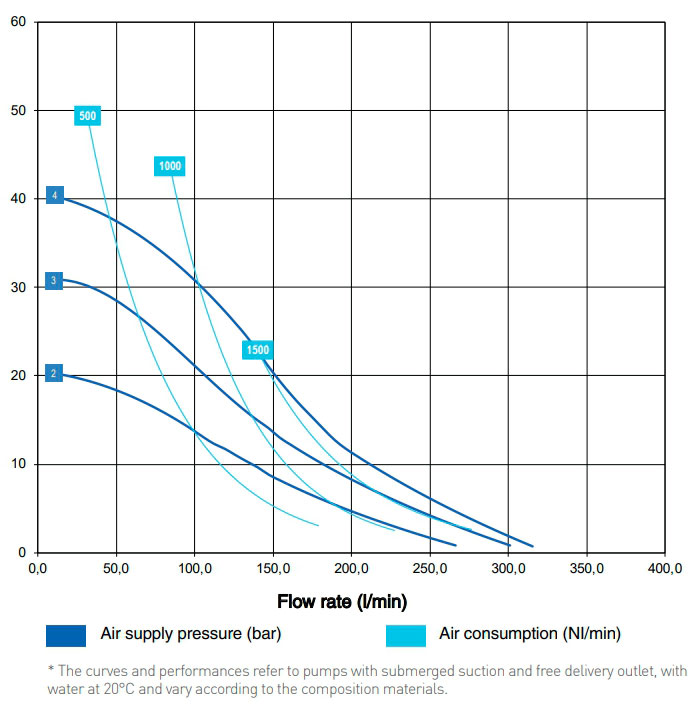

График производительности

Пищевой диафрагменный насос FULLFLOW 251


Высокопроизводительные насосы с оптимизацией расхода воздуха, особенно подходящие для перекачивания любых жидкостей в пищевой промышленности.

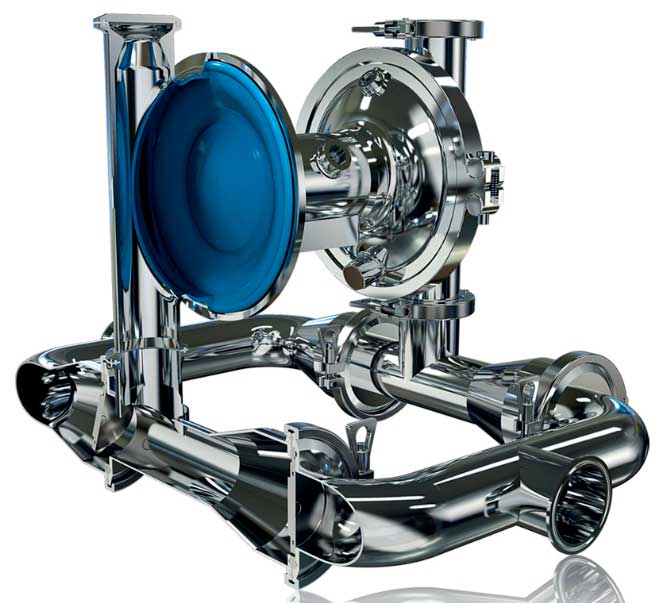

Горизонтальный контур жидкости

Уникальная схема транспортировки жидкости значительно отличается от имеющихся на рынке. Контур Дебема отличается от классической вертикальной концепции в пользу горизонтального контура, в котором твердые частицы (под действием силы тяжести) не могут подняться в насосную камеру и вступить в контакт с диафрагмами. Вместо этого они остаются плавающими в трубопроводе до тех пор, пока не будут выброшены из насоса.







Откидные клапаны

Заслонки открываются и закрываются, обеспечивая полное прохождение взвешенных частиц и (очевидно) невозврат самой жидкости из-за положения принудительного движения.
